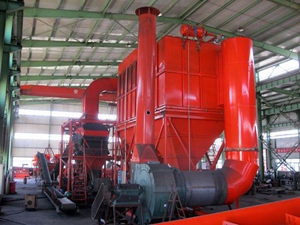

TFX系列末煤跳汰干选机系统

　　TFX型末煤跳汰干选机是我公司在充分研究国内外生产上应用的各种干法选煤设备的基础上，结合我国实际情况，自主研发的专门用于 13mm以下的末煤与煤矸石、黄铁矿分离的固体分选设备，尤其适用于易风化、易泥化末煤的分选，可根据物料的密度大小依次分选出密度由大到小的四种物料， 分选精度 高，适应范围广，其技术达到国际领先水平。现已形成TFX-1、3、5、8型系列产品。
　　这种干选机同湿式跳汰机的工作原理基本一 样，只是TFX型末煤跳汰干选机的分选介质是风而已。不同比重<13mm的细粒级混合物料进 入分选床，在分选床的振动和分选床底部鼓入的脉动气流的共同作用下，逐渐松散、分层，比重较大的物料逐渐沉入床层底部，比重较小的轻物料逐渐浮到床层的上 层，经过一段分选过程，逐渐形成稳定的床层，由分选床底部卸料装置将沉积在床层底部的重物料排出，其他物料则随着分选床的振动继续向分选床的尾部运动，经 过两次底部卸料，最终比重小的轻物料由床面尾部排出，从而实现轻、重物料的分离。主机包括机架、悬挂于机架上的分选床、分选床底部的风室和排料装置，分选 床上部的入料装置、摊平装置和集尘罩。
　　干选成套装置，包括上述干选机主机，给料系统、供风系统、除尘系统、集尘卸灰系统，排料系统等，形成一个完整的干法分选体系，符合国家环保要求。
　　二、分选效果；
　　入料粒度13-0mm，分选的粒度范围为13-1mm，入料外水≤8%， 处理能力为14吨/m2·小时，可能偏差Ep=0.203，数据见表。
