DFX-6多能干选机

发布时间：2020/12/15

　　多能式干选机
　　是我国独自研究开发的干法选煤机，包括:支架，分选床，激振器，悬挂装置，风室，鼓风装置，吸尘罩，排料装置，流槽，分选床与激振器连接在一起并由悬挂装置吊挂在机架上。主要用在煤中选矸(硫铁矿)、矸中选煤、矸中选硫、物料中有两种密度差距大的物料分选。
　　物料进入分选床体后受上升气流，激振力，重力，摩擦力的作用下进行分层，出精煤、中煤和尾煤，其特点是这种干选机分选带长，轻、中、重物料能有效分散分层，相对分选精度较高。
　　特点
　　1多能式干选机结构激振源为振动电机，床体隔条低，因此分选物料粒度小范围窄，有效粒度在50-6mm，25-4mm范围效果较好，
　　2分选床面中煤段宽，相对分选精度较高。
　　3多能式干选机制做简单.

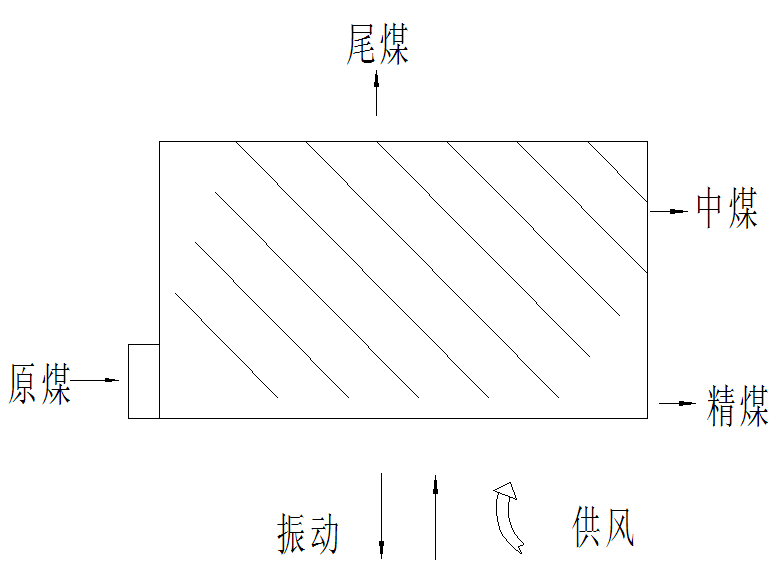

　　多能式干选机工作示意图

　　主视图左视图
　　1、分选床2、供风装置3、激振器4、溜槽5、支架6、吊挂装置
　　多复式干选外形图

　　多能式干法选煤系统技术性能表

项目	单位	DFX-1	DFX-3	DFX-6
分选面积	㎡	1	3	6
混煤入料粒度	mm	30	50~0	50~0
入料外在水分	%	<8	<8	<8
处理能力	t/h	7-15	15-30	35-50
选煤数量效率	%	>90	>90	>90
系统总功率	kw	26.2	73.57	146.57
外形尺寸（长x宽x高）	m	4x4x7	7x7x7	11x11x9

　　DFX-3多能式干法分选效果:
　　6-0.5mm粒级的煤分选效果表

比重 (kg/L)	原煤	精煤		中煤		矸石		备注
比重 (kg/L)	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	备注
<1.8	65.02	89.05		53.18		5.28		入料：6-0mm, Q=15t/h
>1.8	34.98	10.95		46.82		94.72
合计	100.00	100.00		100.00		100.00

　　13-1mm粒级的煤分选效果表

比重 (kg/L)	原煤	精煤		中煤		矸石		备注
比重 (kg/L)	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	备注
<1.8	72.36	96.7	68.48	31.4	3.52	1.46	0.26	入料：13-0mm, Q=20t/h
>1.8	27.74	3.3	2.34	68.6	7.7	98.54	17.69
合计	100	100.00	70.82	100.00	11.22	100.00	17.95

　　25-1mm粒级的煤分选效果表

比重(kg/L)	原煤	精煤		中煤		矸石		备注
比重(kg/L)	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	备注
<1.5	59.38	78.66	44.02	51.17	15.17	1.32	0.19	入料25-0mm，Q=25t/h
1.5-1.8	12.71	11.02	6.17	19.89	5.9	4.52	0.65
>1.8	27.91	10.32	5.78	28.94	8.58	94.16	13.55
合计	100	100	55.97	100	29.64	100	14.39

　　50-1mm粒级的煤分选效果表

比重(kg/L)	原煤	精煤产率%		中煤产率%		矸石产率%		备注
比重(kg/L)	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	本级产率%	全级产率%	备注
<1.5	60.5	75.36	50.73	46.47	9.77	0		入料50-0mm，Q=31t/h
1.5-1.8	13.76	12.78	8.6	23.38	4.91	2.12	0.25
>1.8	25.73	11.86	7.98	30.15	6.34	97.88	11.41
合计	100	100	67.32	100	21.02	100	11.66

　　多能干选机应用表

序号	用户名称	产品型号	选煤工艺
1	甘肃煤业有限公司	DFX-1多能干选机	干选<25mm粒级煤
2	山东日照煤业有限公司	DFX-3多能干选机	干选<50mm粒级煤
3
